影响gps陶瓷天线性能的主要是以下几个方面:
1、银层:陶瓷天线表面银层可以影响天线共振频率。理想的gps陶瓷片频点准确落在1575.42mhz,但天线频点非常容易受到周边环境影响,特别是装配在整机内,必须通过调整银面涂层外形,来调节频点重新保持在1575.42mhz。因此gps整机厂家在采购天线时一定要配合海博论坛,提供整机样品进行测试。
2、 陶瓷片:陶瓷粉末的好坏以及烧结工艺直接影响它的性能。现市面使用的陶瓷片主要是25×25、18×18、15×15、12×12。陶瓷片面积越大,介电常数越大,其共振频率越高,接受效果越好。陶瓷片大多是正方形设计,是为了保证在xy方向上共振基本一致,从而达到均匀收星的效果。
3、放大电路:承载陶瓷天线的pcb形状及面积。由于gps有触地反弹的特性,当背景是7cm×7cm无间断的大时,patch天线的效能可以发挥到极致。虽然受外观结构等因素制约,但尽量保持相当的面积且形状均匀。放大电路增益的选择必须配合后端lna增益。sirf的gsc3f要求信号输入前总增益不得超过29db,否则信号过饱和会产生自激。
4、馈点:陶瓷天线通过馈点收集共振信号并发送至后端。由于天线阻抗匹配的原因,馈点一般不是在天线的正中央,而是在xy方向上做微小调整。这样的阻抗匹配方法简单而且没有增加成本。仅在单轴方向上移动称为单偏天线,在两轴均做移动称为双偏。
gps天线有四个重要参数:增益(gain)、驻波(vswr)、噪声系数(noise figure)、轴比(axial ratio)。
其中特别强调轴比,它是衡量整机对不同方向的信号增益差异性的重要指标。由于卫星是随机分布在半球天空上,所以保证天线在各个方向均有相近的敏感度是非常重要的。轴比受到天线性能、外观结构、整机内部电路及emi等影响。
编辑本段gps天线的选择
大部分厂家均从国内外采购陶瓷部分,配合设计的放大电路。超级智能终端越来越成为大势所趋,狭小的空间对配件的大小提出了很高的要求。目前国内的技术只在15×15以上成熟,10×10以上基本成熟。更小的天线就需要进口。

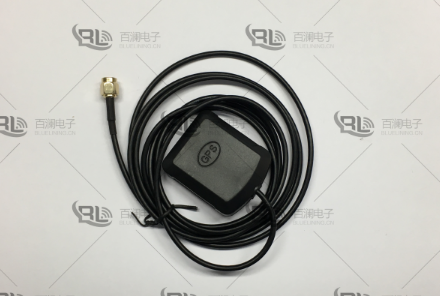

一直持续研发和学习新型gps天线,外置的gps天线,我们有十几款外型,可供客户根据安装的不同需求选择相关尺寸,惠州海博论坛在gps/gsm 组合天线方面也取得可喜的成绩,目前惠州gps天线厂家百澜电子研发出来的除了gps/gsm双频组合天线外,还有gps/gsm/wifi三频率的组合天线,外型多样,而gps内置的陶瓷片天线我们成熟的产品分别有25×25、18×18、15×15,现至力于研究小于15×15尺寸的内置天线,以更好的满足客户需求。
