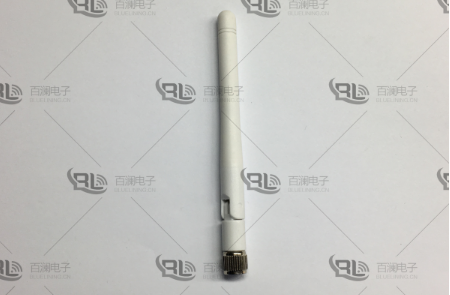

一.gps天线的作用:
将卫星发射出来的电磁波转换成电流,由于gps信号是圆极化波,所以所有的天线都是圆极化工作方式。
二.海博论坛告诉你gps天线按位置分为内置和外置天线,其中内置天线又分无源天线和有源天线。
1、无源天线
如平板式天线,主要是陶瓷介质,大多是正方型设计,尺寸有25*25到12*12mm,面积越大,共振频率越高,由于不要电源供电,所以叫无源天线。
2、 有源天线
顾名思义就是要供电的天线模块,是由陶瓷天线、lna(低噪声信号模块)、线缆、接头组成、外加一个密封防水圈。
lna:
是将信号放大和滤波,前级lna的增益必须配合后级lna的增益,gsc3f(sirf公司产品)要求信号的输入前总增益不得超过29db,否则信号产生过饱和自激。
线缆:
选择上要求阻抗匹配,阻抗一般为50欧姆。有源天线的特点:高增益、抗干扰性强,如何选择用有源天线还是无源天线呢!
a、如果芯片内有lna,建议用无源,如果无,则要有源天线,关键是芯片的天线输入脚能不能馈电。
b、有源天线大,可以做外接天线。
3、螺旋式天线
就是由4条特定弯曲的金属条组成,不需要任何接地,具有微波天线和垂直天线的特性,使天线任何方向都有3db的增益,具有360度的接收能力。
三.gps天线的特点如下:
a、如果地面干扰源较多,不适应用,因为天线有全向接收能力,会将干扰源的信号也放大,干扰了卫星信号。
b、现在的螺旋天线引进了巴仑电路,增强了抗干扰性,但是价格偏高。
gps天线参数(有源天线)
a、工作频率:1575.42mhz(可偏2m)
b、输入组抗:50欧姆
c、vswr小于或等于1。5
d、带宽:正负5mhz
e、增益:26dbm
f、躁声值:1.5db
