gps关系到我们的日常生活的方方面面，生产海博论坛主要介绍gps天线的分类、结构、性能应该掌握的几点，以及在选择gps天线过程中需要注意的事项，给需要采购的一些建议。

一、gps概述

gps就是通过接受卫星信号，进行定位或者导航的终端。而接受信号就必须用到天线。 gps卫星信号分为l1和l2，频率分别为1575.42mhz和1228mhz，其中l1为开放的民用信号，信号为圆形极化。信号强度为166-dbm左右，属于比较弱的信号。这些特点决定了要为gps信号的接受准备专门的天线。

二、gps天线的分类

1、从极化方式上gps天线分为垂直极化和圆形极化。以现在的技术，垂直极化的效果比不上圆形极化。因此除了特殊情况，gps天线都会采用圆形极化。

2、从放置方式上gps天线分为内置天线和外置天线。天线的装配位置也是十分重要。早期gps手持机多采用外翻式天线，此时天线与整机内部基本隔离，emi几乎不对其造成影响，收星效果很好。现在随着小型化潮流，gps天线多采用内置。此时天线必须在所有金属器件上方，壳内须电镀并良好接地，远离emi干扰源，比如cpu，sdram，sd卡，晶振，dc/dc。

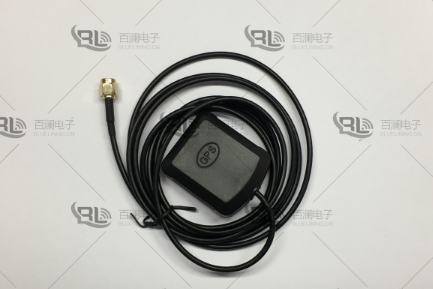

车载gps的应用会越来越普遍。而汽车的外壳，特别是汽车防爆膜会gps信号产生严重的阻碍。一个带磁铁(能吸附到车顶)的外接天线对于车载gps来说是非常有必要的。

三、gps天线的构造

目前绝大部分gps天线为右旋极化陶瓷介质，其组成部分为：陶瓷天线、低噪音信号模块、线缆、接头。其中陶瓷天线也叫无源天线、介质天线、patch，它是gps天线的核心技术所在。一个gps天线的信号接受能力，大部分取决与其陶瓷部分的成分配料如何。

低噪声信号模块也称为lna，是将信号进行放大和滤波的部分。其元器件选择也很重要，否则会加大gps信号的反射损耗，以及造成噪音过大。线缆的选择也要以降低反射为标准，保证阻抗的匹配。
